Испытательные стенды и станки
Установки контроля герметичности пузырьковым и газовым методом по ПНАЭГ-7-019-89, измерение вакуумной плотности, вакуумные стенды хранения, станки для холодной деформации заготовок. От сварной рамы и пневматики до шкафа управления и отчёта о работоспособности.
Назначение
Для каких задач
- Контроль герметичности сварных швов пузырьковым (аквариумным) методом
- Контроль герметичности газовым методом, способ обдува гелием
- Измерение вакуумной плотности изделий
- Хранение изделий в условиях среднего вакуума
- Станки для холодной деформации металлических заготовок и иные узкоспециализированные задачи
- Нестандартные изделия с подвижными узлами и различной степенью автоматизации
- Иные технические задачи по испытаниям или хранению под индивидуальные требования заказчика
Условие работы
Работаем по полному комплекту чертежей
По сборочному чертежу без деталировки или по техническому заданию с разработкой конструкции мы не работаем: ответственность за конструкцию остаётся там, где принимались конструкторские решения, — а мы отвечаем за то, что изделие по этой конструкции соберётся, будет изготовлено в заявленных допусках и выйдет на параметры. Исключение одно — простые сварные изделия вроде корзин, решёток и этажерок: для них достаточно эскиза с размерами, деталируем сами.
Если в присланной КД что-то не собирается, чего-то не хватает или комплектующие недоступны — мы находим это на этапе 3D-модели и приносим вам перечень с предложениями до начала изготовления.
Технические границы
Что мы обеспечиваем
| Габариты изделия | до 6 000 × 3 000 × 4 000 мм. По выполненным стендам — от 1 220 × 572 × 1 880 до 2 230 × 600 × 1 325 мм |
| Точность расположения | взаимное расположение отверстий 0,1 мм; соосность отверстий 0,05 мм; плоскостность и параллельность до 0,1 мм, перпендикулярность до 0,05 мм |
| Точность размеров | диаметры отверстий до 0,015 мм; линейные размеры до 0,04 мм; фрезерованные пазы до 0,036 мм; элементы каркаса до 0,12 мм; крупногабаритные детали и узлы до 0,1 мм |
| Шероховатость | Ra до 0,4 |
| Материалы | 12Х18Н10Т · Ст3, Ст10, Ст20, Ст45 · АМг6, Д16Т, Д1 · БрА10Ж3 · полиуретан, фторопласт, текстолит · вакуумная и силиконовая резина, ТМКЩ · литое акриловое стекло |
| Покрытия | порошковая краска · Ц.хр · Ц9.Хр · Ц.12 · Хим. Фос. прм · Хим. Окс. прм · Ан. Окс. Хр |
| Автоматизация | контроллеры ОВЕН ПЛК, СПК · контроллер Мерадат (Термодат) · магнитные датчики положения · пневмоцилиндры и пневмораспределительные узлы · рельсовые направляющие и каретки HIWIN |
| Срок реализации | 3–4 месяца по выполненным проектам |
Проекты
Четыре установки, сданные в 2026 году
Все — для предприятий атомного машиностроения, по конструкторской документации заказчика.
Установка для проверки на герметичность

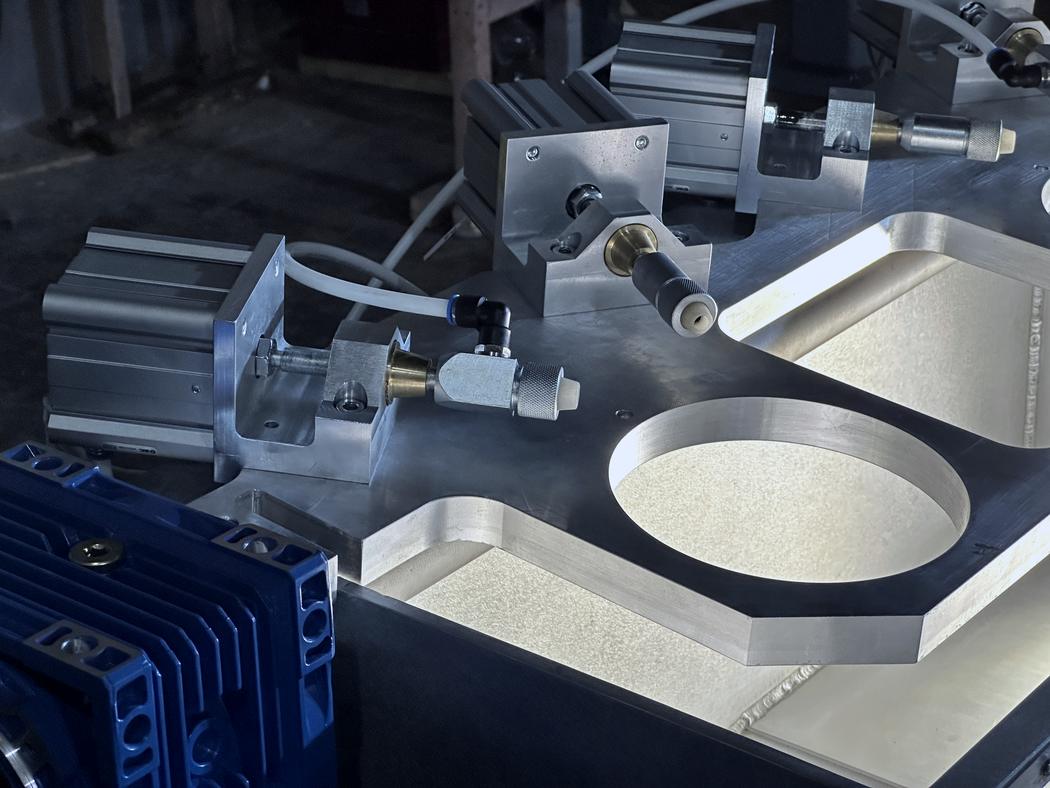

Пневматический аквариумный метод: изделие, заполненное сжатым воздухом под избыточным давлением, погружается в воду. Сварная алюминиевая ванна и поворотная алюминиевая плита с зажимными пневмоцилиндрами; цикл управляется контроллером ОВЕН ПЛК160-220.
- Алюминий АМг6 и Д16Т, 12Х18Н10Т, БрА10Ж3, Ст45, Ст3, Ст10, Ст20
- Литое акриловое стекло, полиуретан, фторопласт, резина ТМКЩ
- Пневмораспределительный узел и датчики положения
- Покрытия: порошковая краска, Хим. Фос. прм, Ц.хр, Ан. Окс. Хр
Установка измерения вакуумной плотности

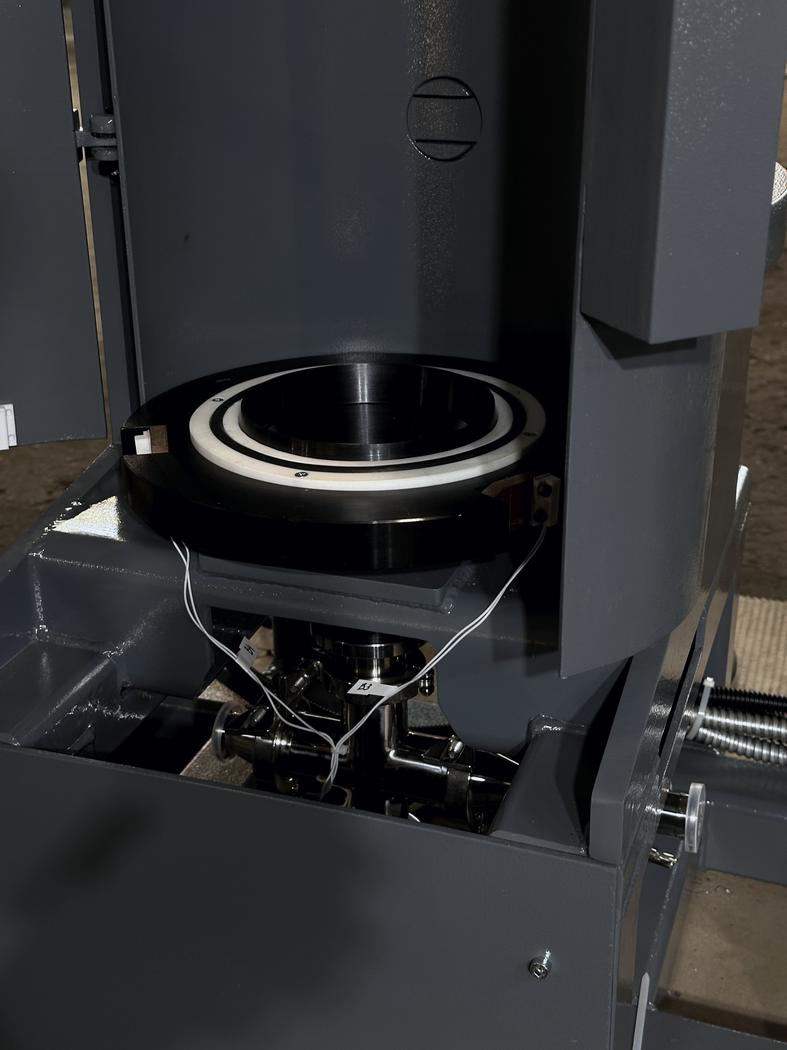

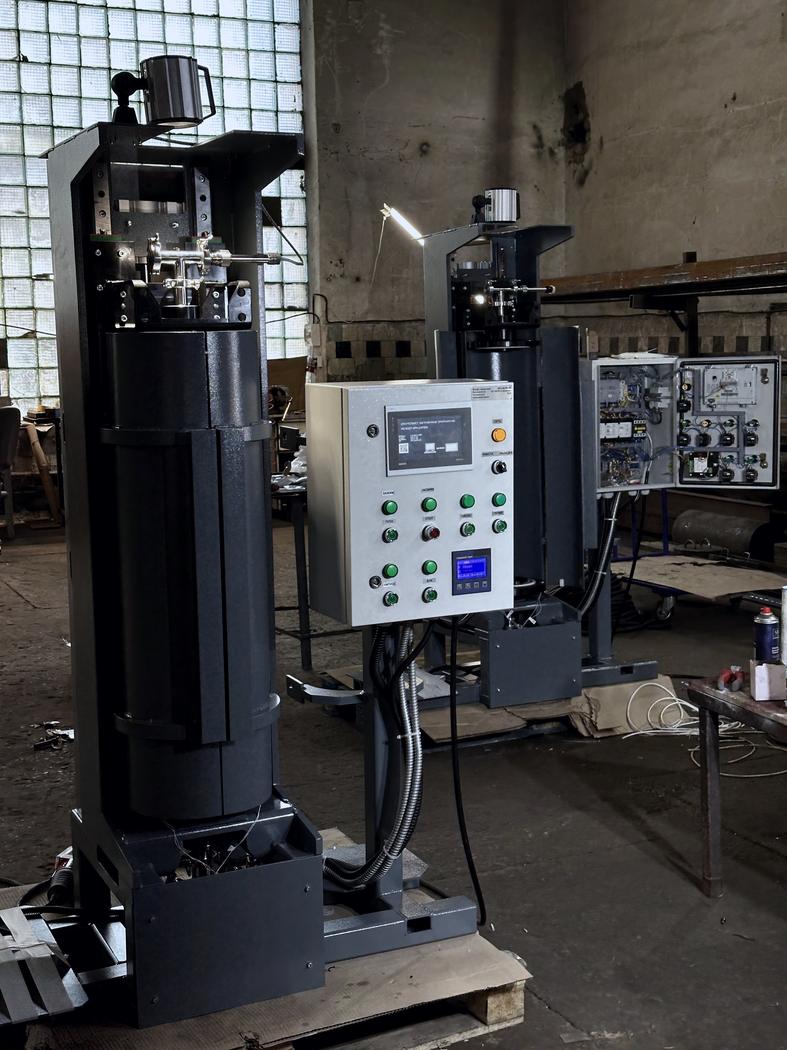

Проверка герметичности сварных швов корпуса газовым методом контроля по ПНАЭГ-7-019-89, способ обдува гелием. Подвижная часть перемещается по рельсовым направляющим и кареткам HIWIN, управление — панель ОВЕН СПК107 с модулями ввода.
- Люнет из задней стенки и двух створок: вальцовка, отжиг, ручная доводка до зазоров по фланцам не более 1 мм
- Элементы каркаса с допуском до 0,12 мм
- 12Х18Н10Т, Ст45, Ст3, Ст10, Ст20, полиуретан, фторопласт, текстолит, вакуумная резина
- Покрытия: порошковая краска, Хим. Окс. прм, Ан. Окс. Хр
Установка для проверки герметичности сварных швов

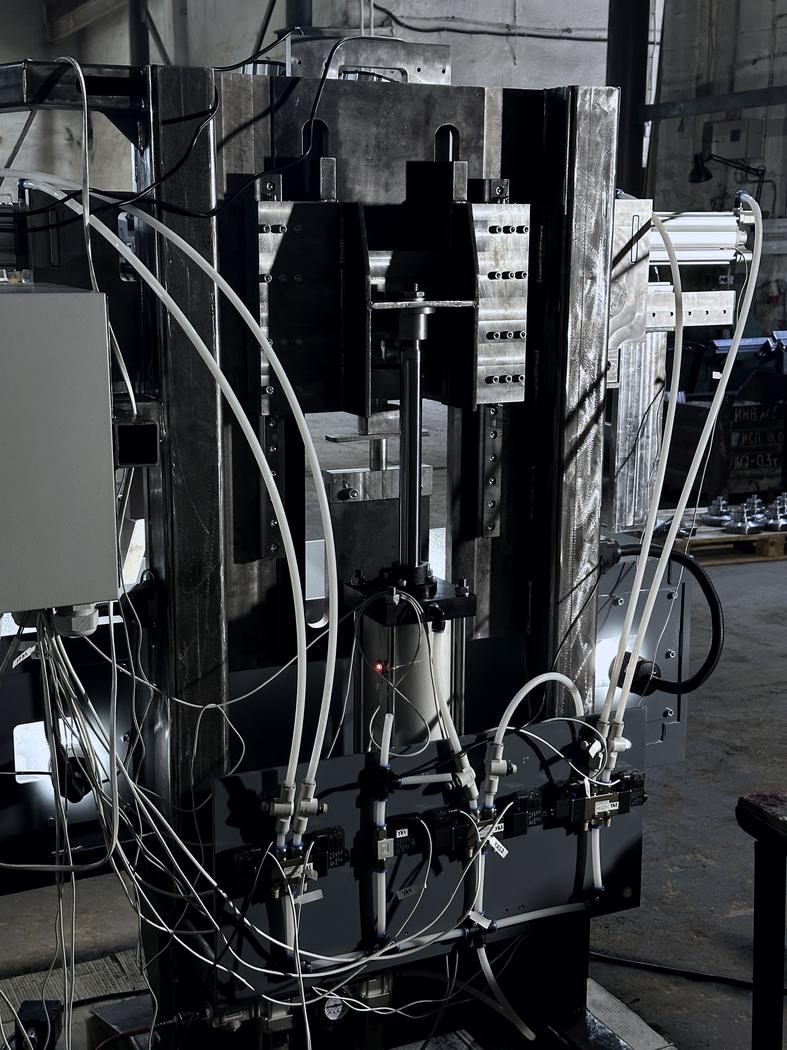

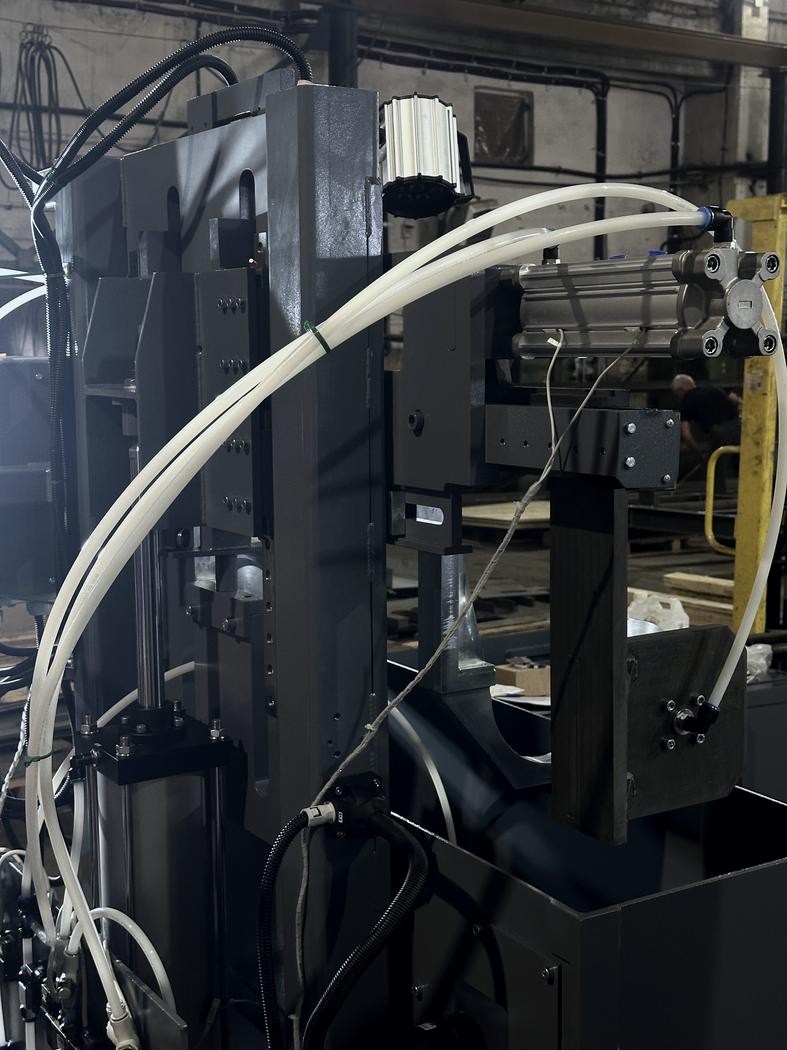

Пузырьковый метод по ПНАЭГ-7-019-89. Подвижные части на направляющих HIWIN, автоматизированный шкаф с контроллером ОВЕН ПЛК110-220.30.Р-М. Самая точная из четырёх установок по шероховатости и геометрии посадочных мест.
- Ra до 0,4 и фрезерованные пазы до 0,036 мм — самые жёсткие требования из четырёх установок
- Плоскостность и параллельность до 0,1 мм, перпендикулярность до 0,05 мм
- Ст45, Ст3, Ст20, полиуретан, фторопласт, текстолит, вакуумная резина, силикон
- Покрытия: порошковая краска, Ц.12, Хим. Фос.
Стенд хранения маятников

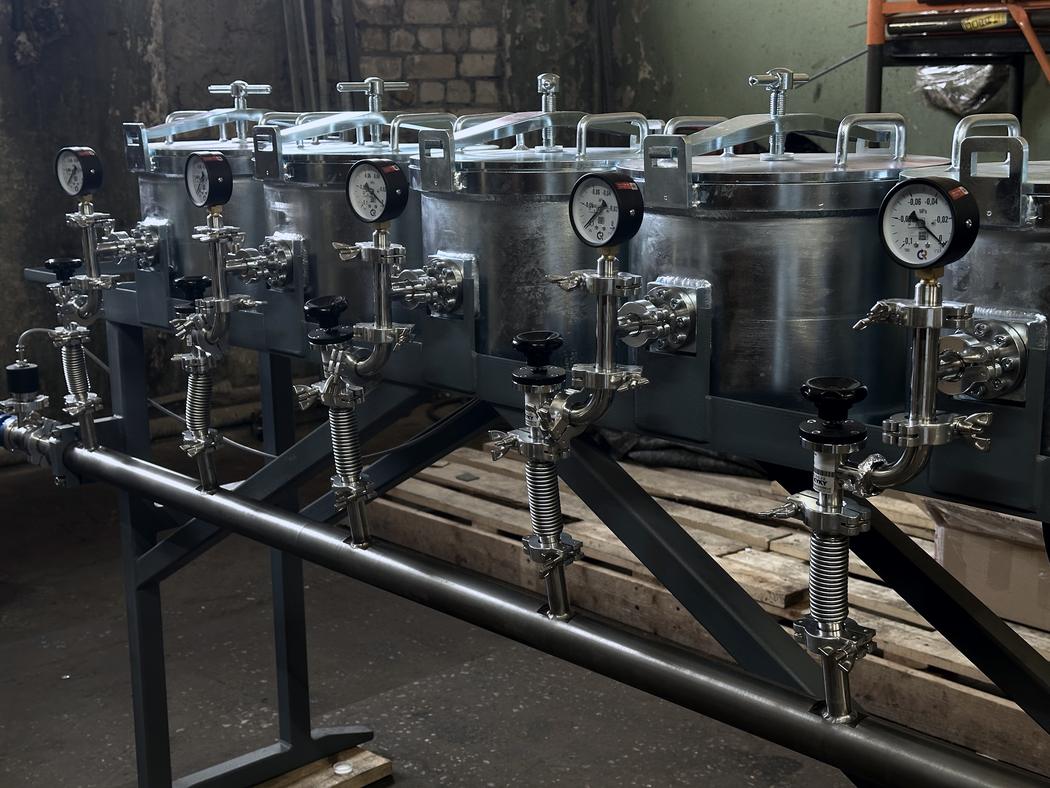

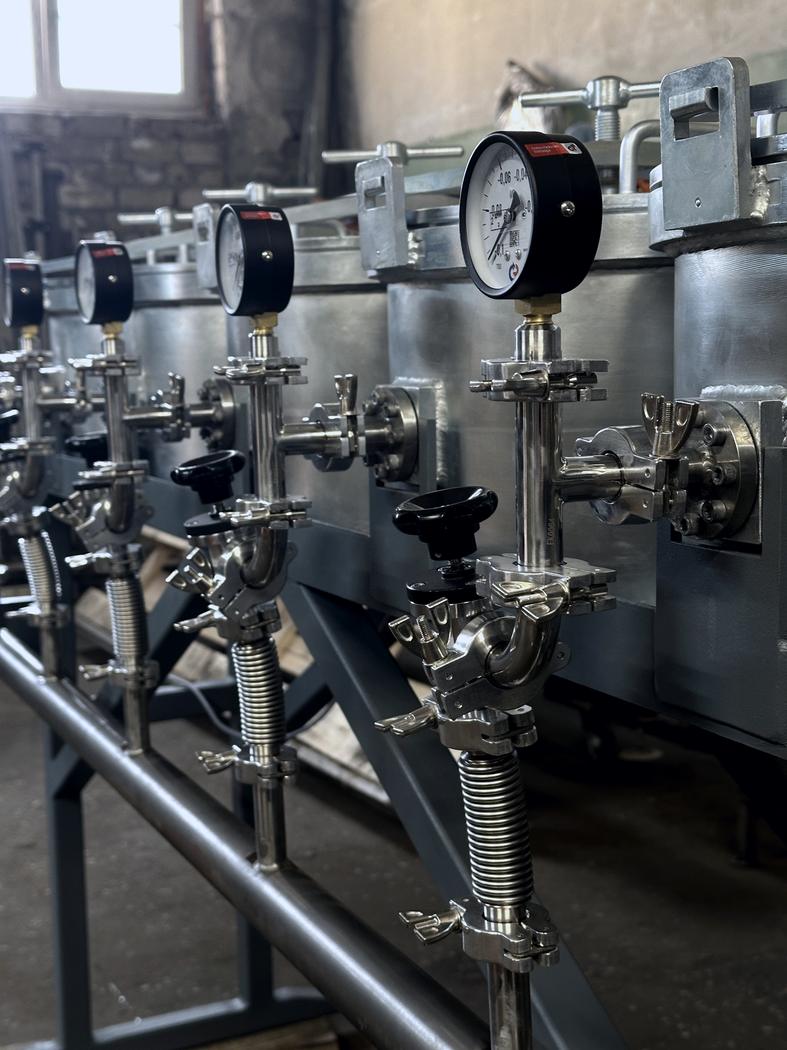

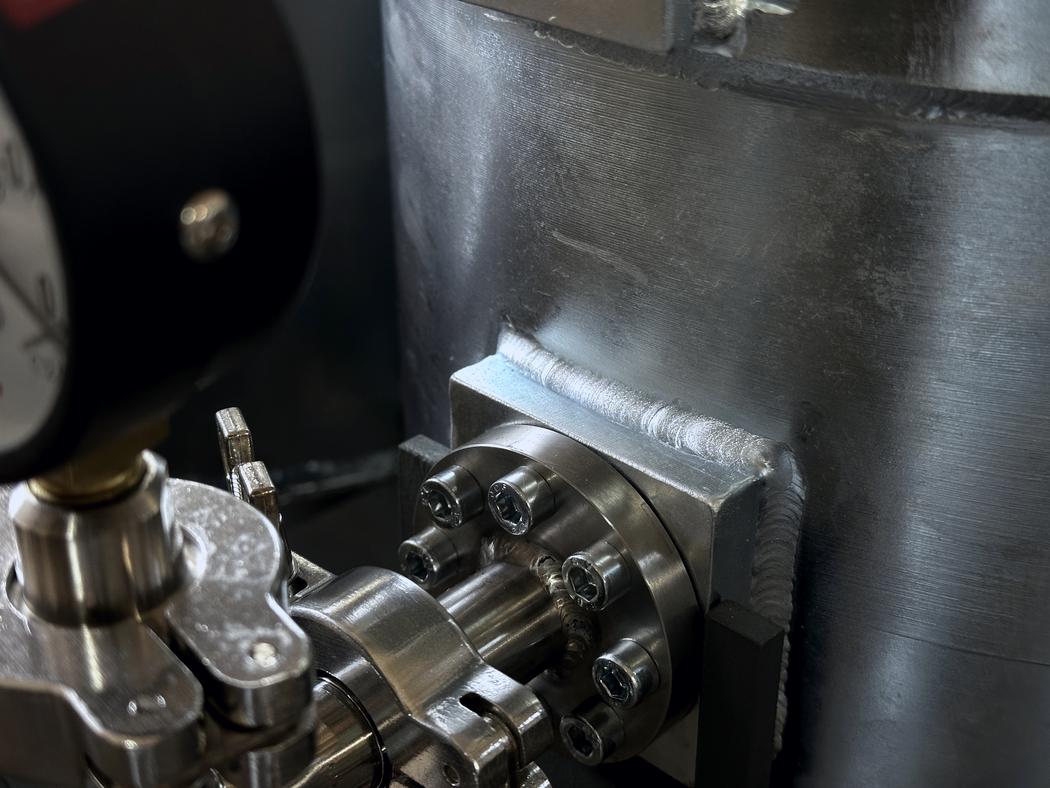

Хранение изделий в условиях среднего вакуума. Вакуумный пластинчато-роторный насос, покупная и изготовленная самостоятельно вакуумная арматура KF16 и KF25, измерение вакуума датчиком СК-ТС6 с управлением через контроллер Мерадат ВИТ12Т6.
- Ст10, Ст20, Ст3, Ст45, Д1, 12Х18Н10Т, вакуумная резина
- Цинковое покрытие сосудов Ц9.Хр
- Линейные размеры до 0,04 мм, Ra до 1,6
- Крупногабаритные детали и узлы — до 0,058 мм
Станки
Станки и нестандартное оборудование
Направление без публичных проектов — изготавливаем по тем же правилам, что и стенды: по полному комплекту КД, с проверкой собираемости на 3D-модели и контрольной сборкой до отгрузки.
Что берём
- Станки для холодной деформации металлических заготовок
- Оборудование под узкоспециализированные технические задачи заказчика
- Нестандартные изделия с подвижными узлами: рельсовые направляющие, пневмопривод, датчики положения
- Различная степень автоматизации — от ручного цикла до контроллера с панелью оператора
Что общего со стендами
- Те же материалы, покрытия и достижимые точности — см. таблицу выше
- Тот же шкаф управления на базе ОВЕН или Термодат — собираем сами
- Те же условия: полный комплект чертежей, ответ за 2–10 рабочих дней
Поставка
Что вы получаете
В комплекте
- Изделие в сборе — окрашенное и упакованное
- Фото- и видеоотчёт о результатах контрольной сборки и работоспособности изделия
- Протоколы промежуточных сборок и испытаний сварных соединений
- Доставка до склада покупателя
- Гарантия от 12 до 36 месяцев с даты поставки
По необходимости
- Сдача изделия на объекте покупателя
- Шеф-монтажные работы
- Пусконаладочные работы
Чтобы получить оценку
- Пришлите полный комплект чертежей изделия
- Ответим за 2–10 рабочих дней в зависимости от сложности задачи
Другие направления
Контакты
Отправьте чертежи — вернёмся с оценкой
Комплект КД на изделие, для простых сварных — эскиз с размерами. Ответим за 2–10 рабочих дней в зависимости от сложности задачи.
