Технологическая оснастка и изделия из нержавеющей стали
Приспособления для сборки и обработки узлов, корзины и подвески для термообработки, гальваники и фосфатирования, решётки, этажерки, распорные устройства, рамы — единично и партиями до нескольких сотен штук. По вашей КД или по эскизу с размерами.
Назначение
Для каких задач
- Приспособления для сборки и механической обработки узлов с жёсткими требованиями по соосности и биению
- Опоры и стенды под вращающиеся изделия: роликоопоры, тормозные узлы, фрикционные пары
- Корзины и подвески для термообработки, гальваники, фосфатирования — единично и партиями по 20–30 штук с поставкой по графику
- Захваты и вспомогательная оснастка из 08Х18Н10Т, 12Х18Н10Т, AISI
- Сварные изделия из нержавеющей стали с гибкой прутков и полос
- Распорные устройства, фиксаторы, упоры, кронштейны с посадочными местами, рамы и каркасы — партиями по графику
- Иные задачи по оснастке под индивидуальные требования заказчика
Условие работы
Работаем по полному комплекту чертежей
По сборочному чертежу, эскизу или техническому заданию с необходимостью самостоятельной разработки КД мы не работаем. Ответственность за конструкцию остаётся там, где принимались конструкторские решения, — а мы отвечаем за то, что изделие по этой конструкции соберётся и будет изготовлено в заявленных допусках.
Технические границы
Что мы обеспечиваем
| Габариты изделия | до 6 000 × 3 000 × 4 000 мм. По выполненным проектам — от 530 × 490 × 680 до 2 900 × 992 × 1 173 мм |
| Соосность и параллельность | до 0,01 мм — обеспечена на длине 1 679 мм между роликоопорами |
| Плоскостность и перпендикулярность | посадочных мест до 0,05 мм |
| Отверстия | расположение до 0,05 мм, диаметры до 0,03 мм |
| Биение тел вращения | не более 0,02 мм |
| Гибка нержавеющей стали | точность до 1°; прутки до Ø20 мм, полосы толщиной до 6 мм в различных углах и направлениях |
| Линейные размеры | достижимая точность до 0,1 мм на сварных конструкциях |
| Термообработка | закалка до 60 HRC с последующим отпуском и соблюдением техпроцесса на выбранную марку стали |
| Материалы | 12Х18Н10Т, 08Х18Н10Т, AISI · Ст3, Ст20, 40Х, 30ХГСА, 09Г2С · ЛЦ40С · фрикционные накладки |
| Покрытия | Хим. Окс. прм., Хим. Фос. прм., Ан. Окс., Ц.хр. и пр. · общие допуски по ГОСТ 30893.1 — m |
| Тираж | единично и партиями от 20 до нескольких сотен штук с поставкой по графику. В работе — партия 400 распорных устройств для атомной станции, следующая — 700 |
| Срок | корзины, подвески, решётки — от 2 недель; приспособления и крупногабаритная оснастка — 1–2 месяца по выполненным проектам |
| Сумма заказа | от 100 тыс. ₽ |
Партиями
Изделия, а не детали
Партиями мы делаем то, что собирается и варится, а не только точится: корзины, решётки, этажерки, тару, распорные устройства, рамы, кронштейны с посадками. Если к изделию нужна своя обварка, гибка, сборка, покрытие и контроль — это к нам. Партия валов или заготовок под обработку — нет.
Партии простых изделий дают цеху ровную загрузку между большими проектами. Поэтому мы считаем их честно, держим график поставок и не откладываем «на потом» ради стенда.
Проекты
Два проекта, сданные в 2026 году

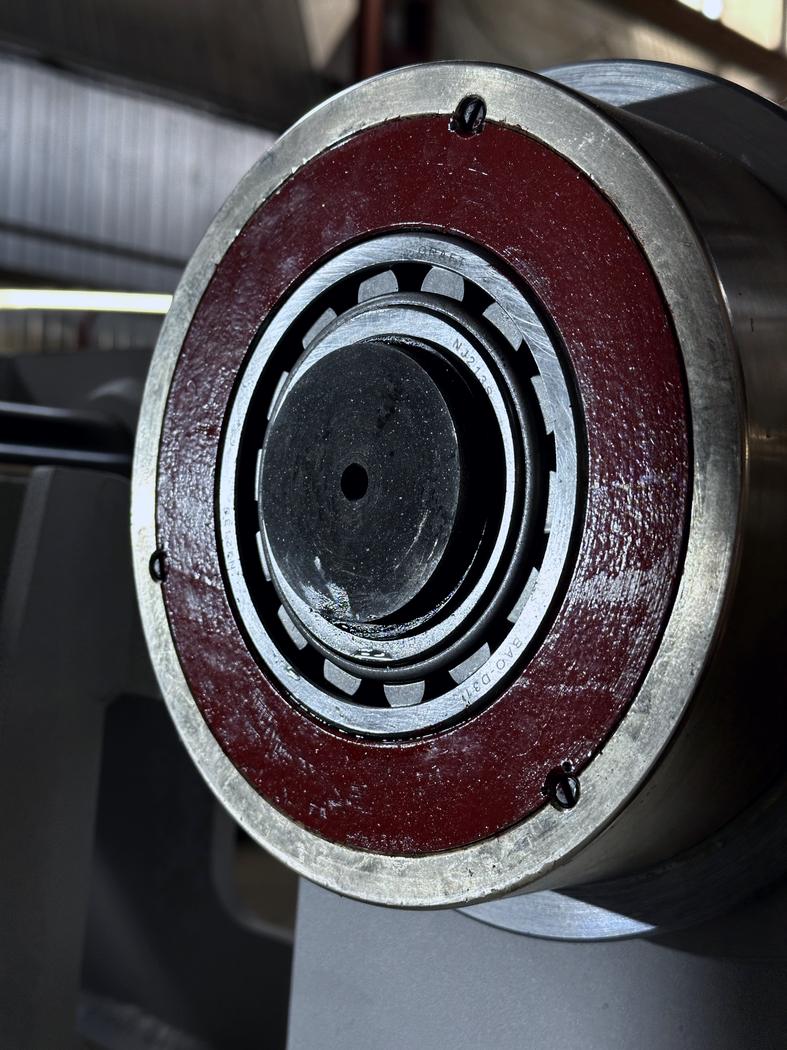

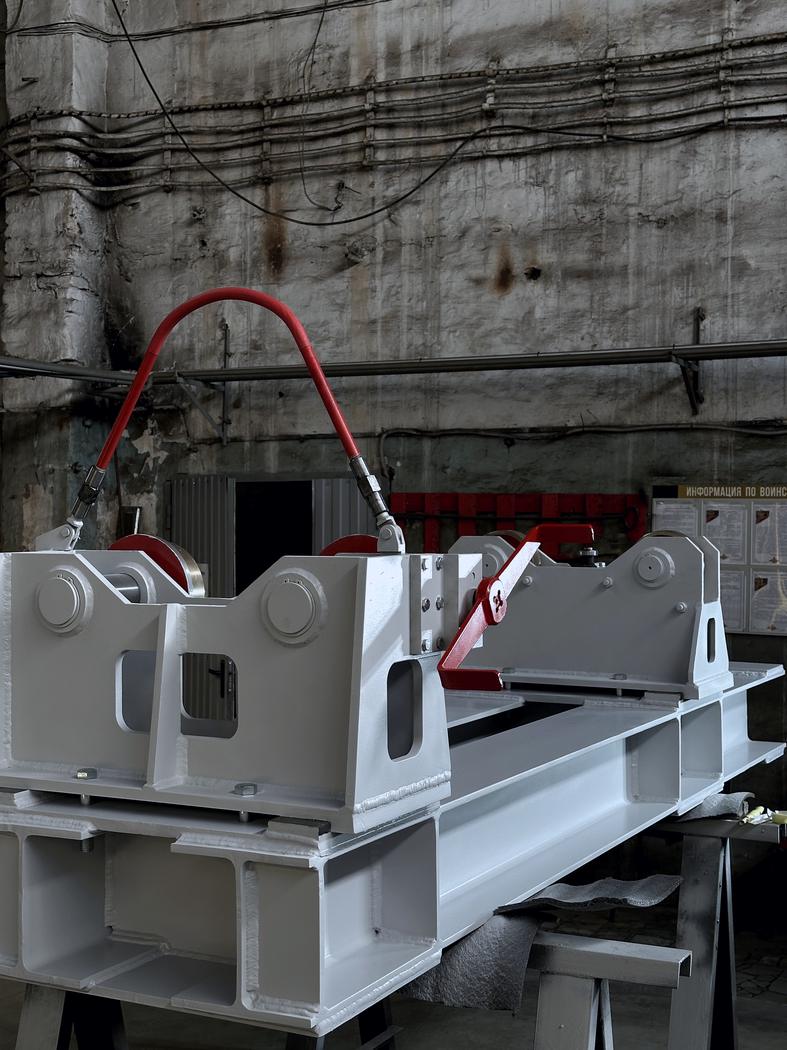

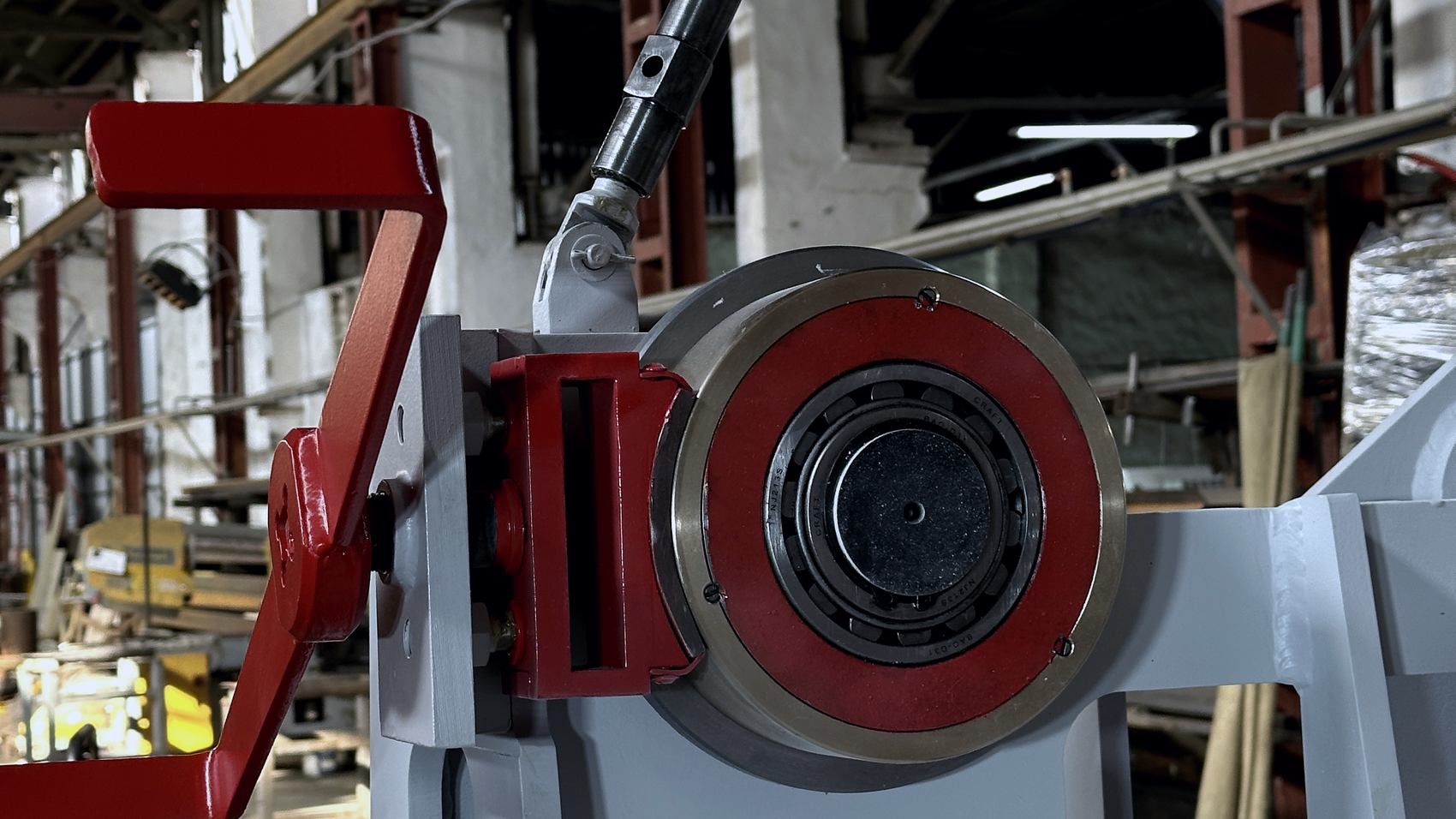

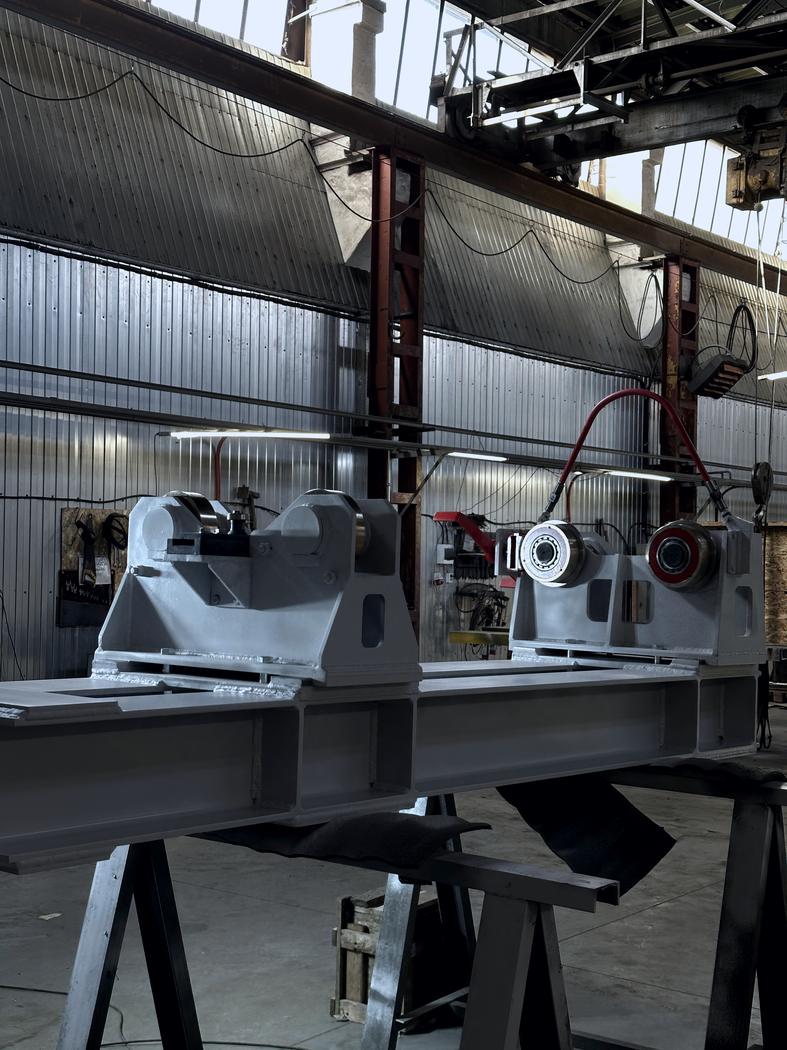

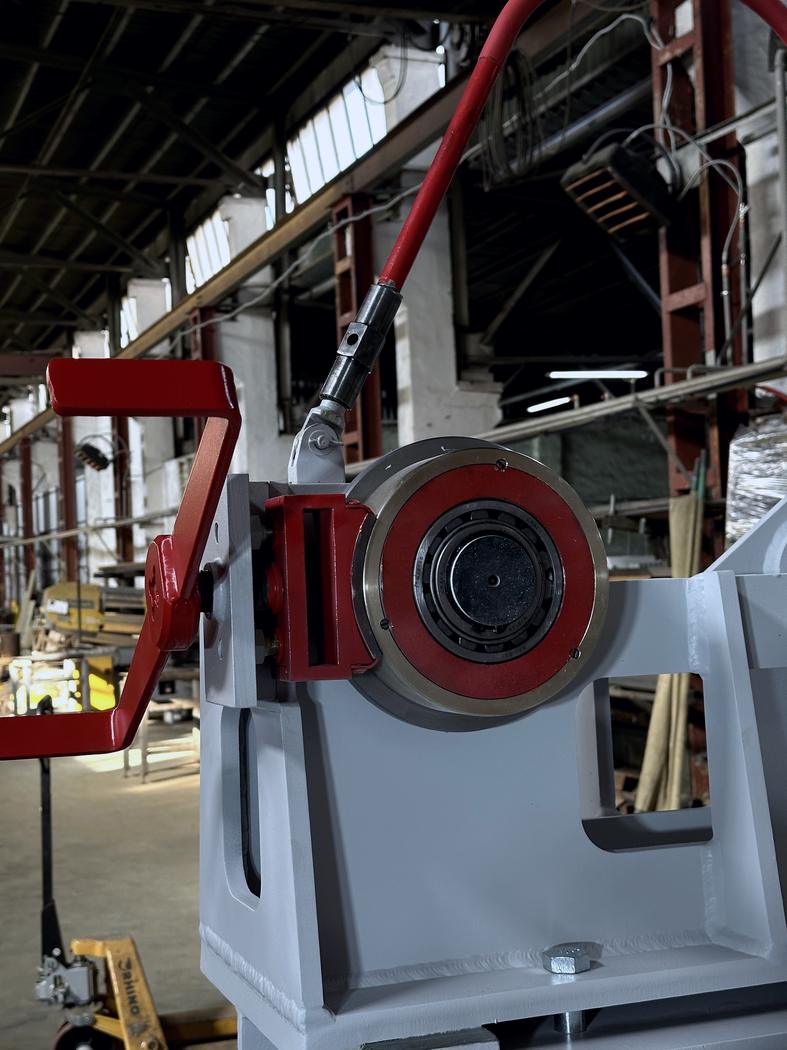

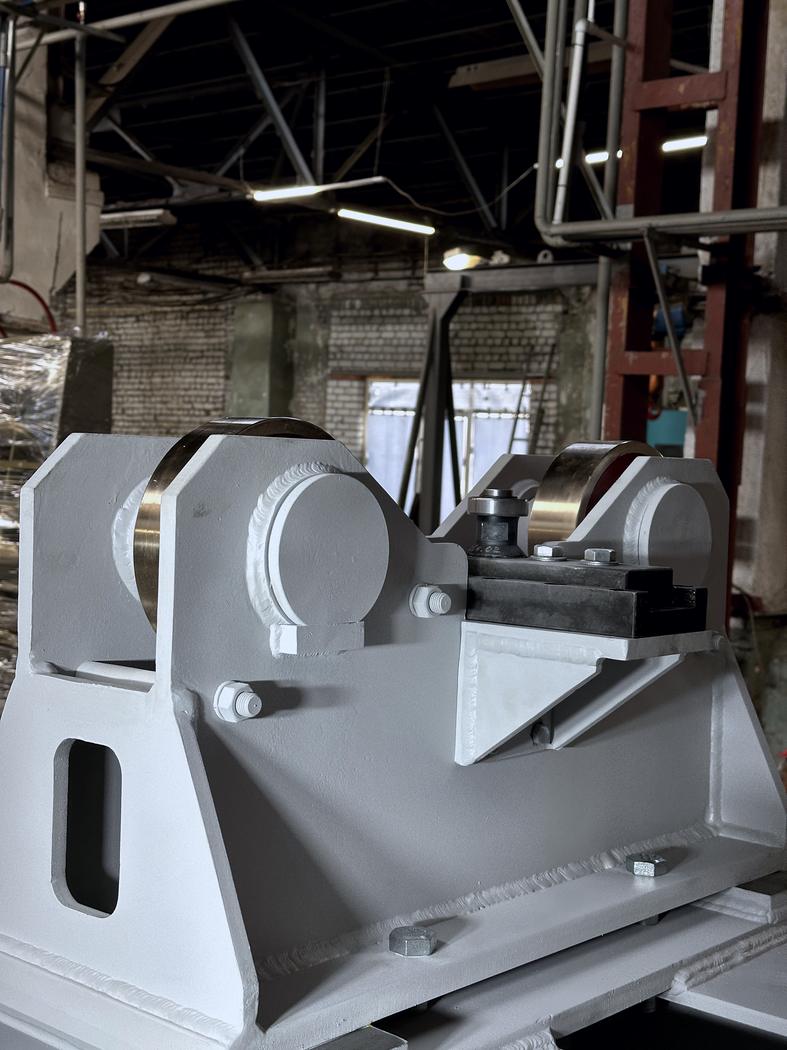

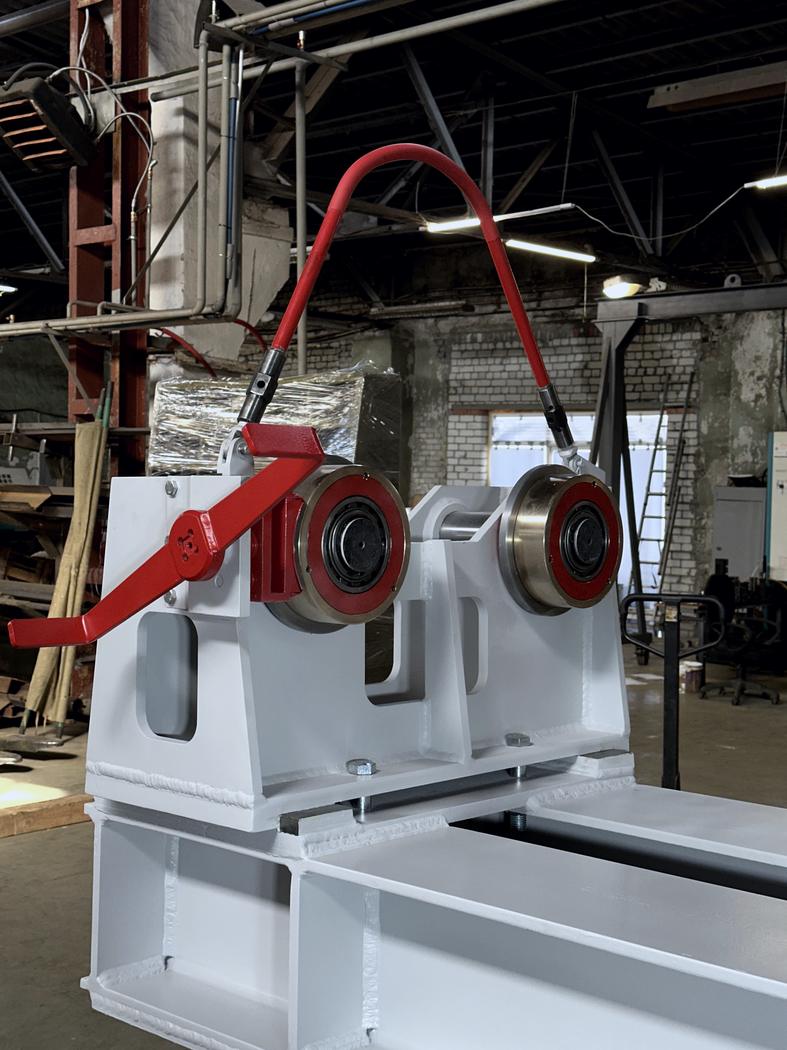

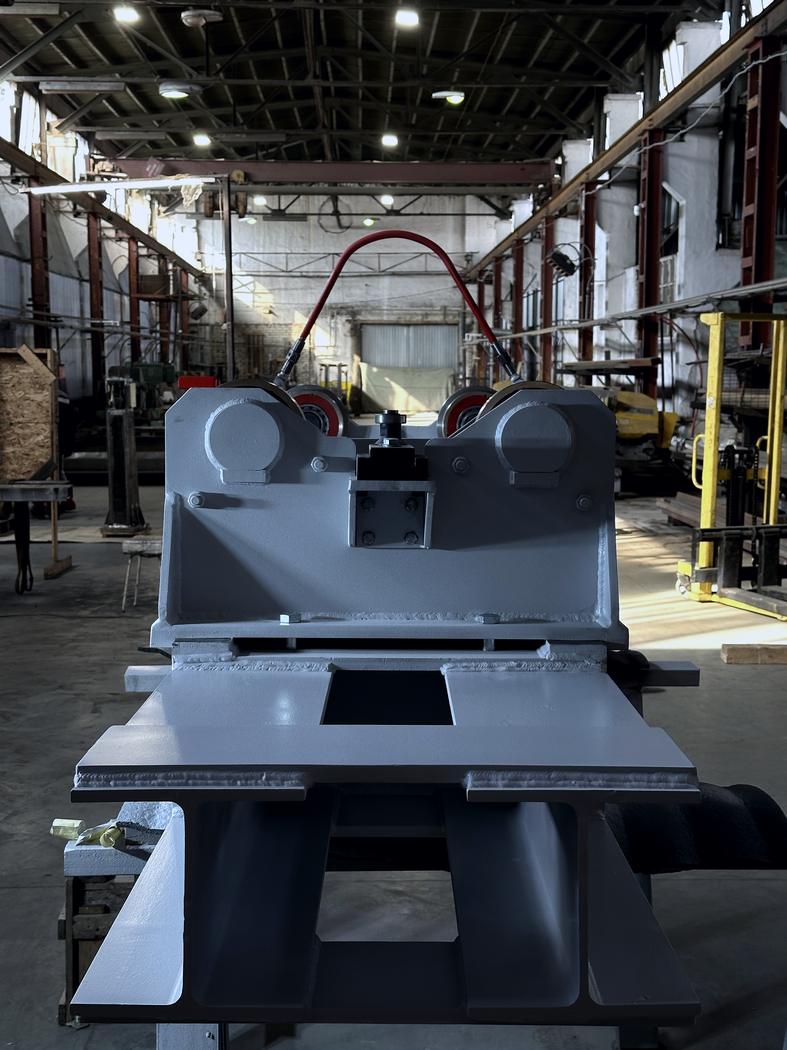

Приспособление для облопачивания ротора компрессора
Облопачивание ротора компрессора на вращающихся роликоопорах. Крупногабаритная сварная конструкция на двутавре с ручным тормозом; всё изделие подчинено одному требованию — соосности роликоопор, от которой зависит биение ротора при работе.
- Соосность вращающихся роликоопор не хуже 0,01 мм на расстоянии 1 679 мм
- Крупногабаритная фрезеровка плоскостей двутавра на расстоянии 1 761 мм
- Пятно контакта ручного тормоза к поверхности ролика не менее 90 %
- Закалка до 60 HRC с последующим отпуском и соблюдением техпроцесса на выбранную марку стали
- Биение тел вращения не более 0,02 мм
- Ст3, Ст20, 40Х, 30ХГСА, 09Г2С, ЛЦ40С, фрикционные накладки
- Покрытие отдельных деталей — Хим. Окс. прм

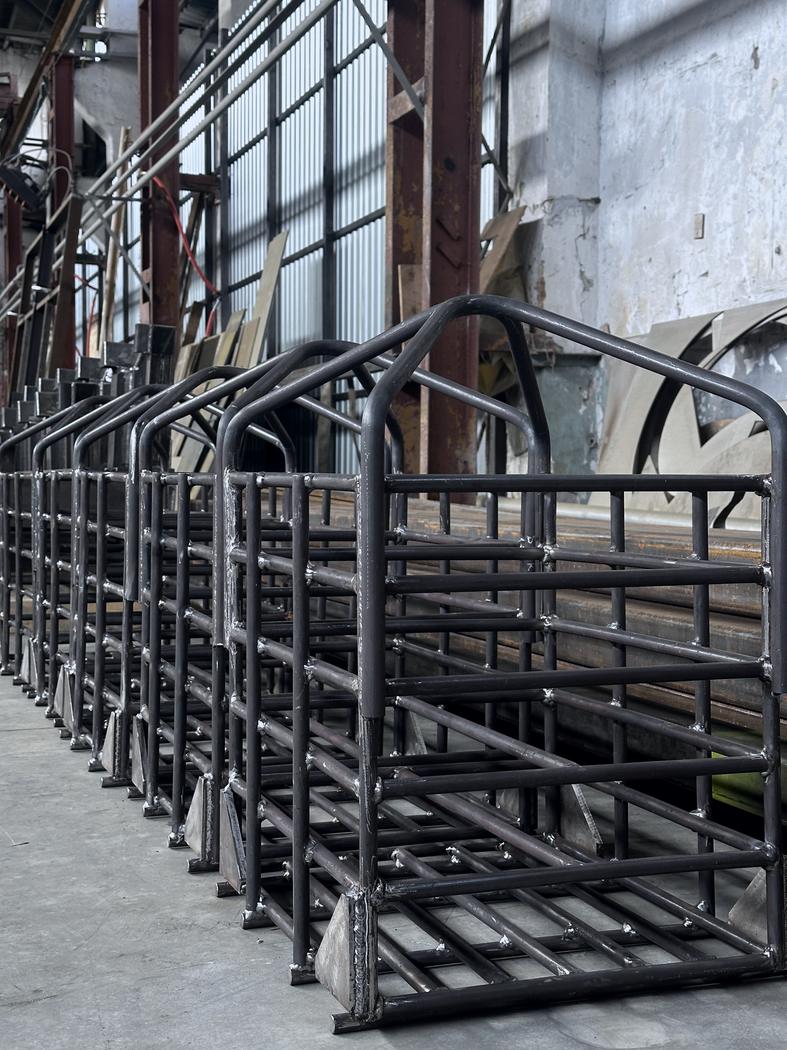

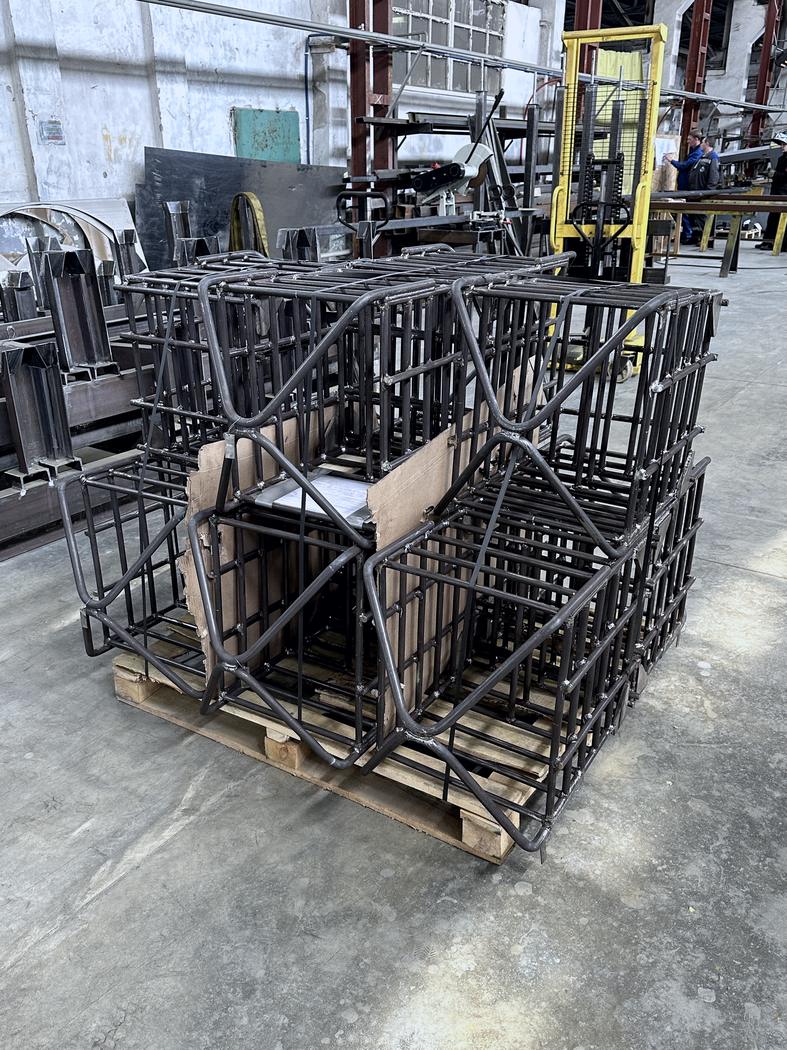

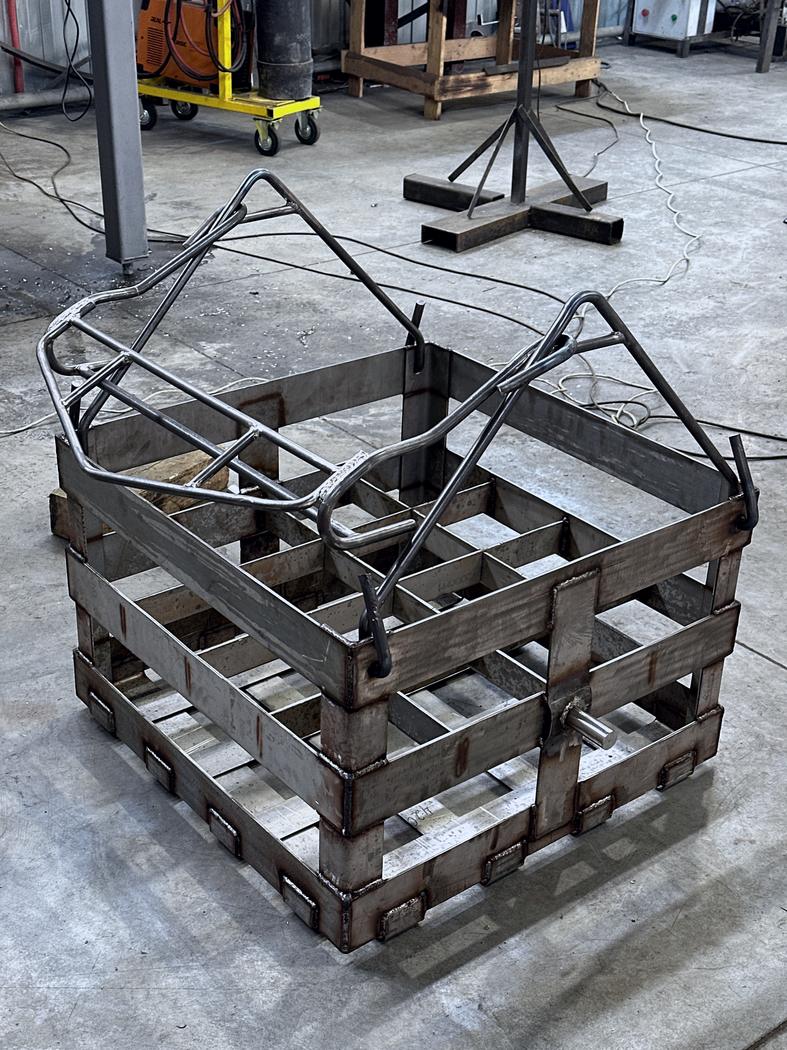

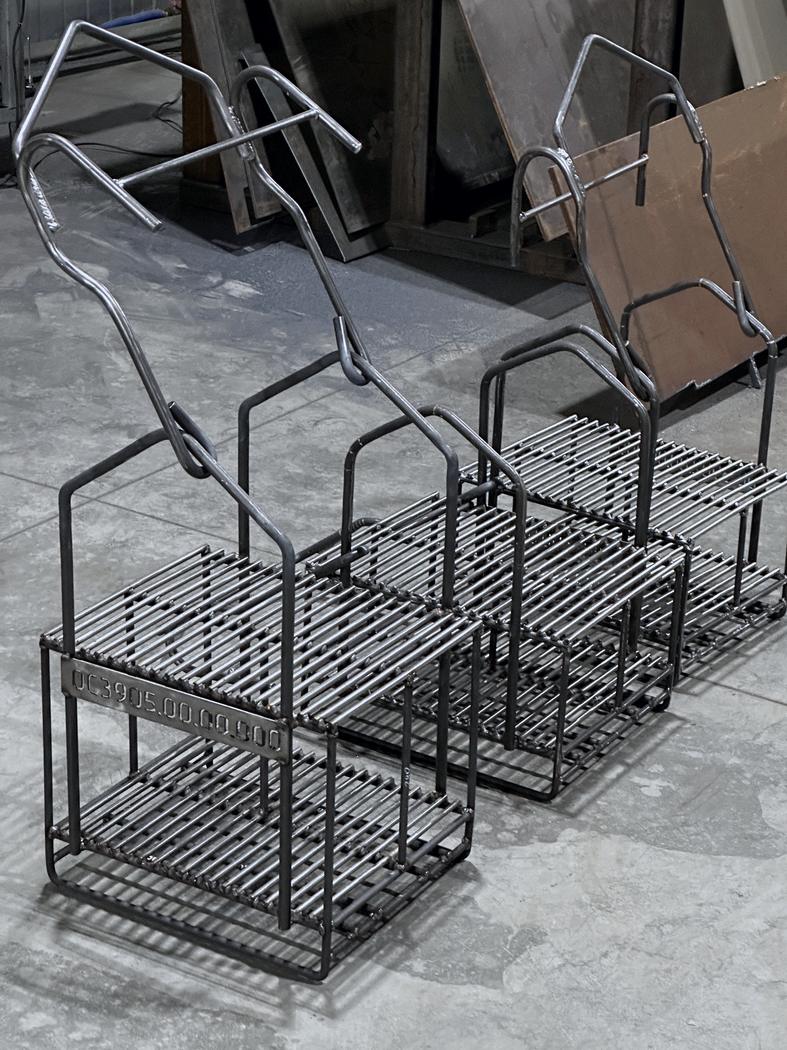

Корзины и подвески для фосфатирования и термообработки
Крепление изделий, опускаемых в ёмкости фосфатирования и печи термообработки. Полностью из 12Х18Н10Т: конструкция работает в агрессивной среде и при высокой температуре, поэтому все пересечения прутков и листов обварены по законченному контуру.
- Гибка нержавеющих прутков до Ø20 мм и полос толщиной до 6 мм в различных углах и направлениях
- Обварка по законченному контуру во всех местах пересечения прутков и листов
- Линейные размеры до 0,3 мм
- Материал — 12Х18Н10Т
Поставка
Что вы получаете
В комплекте
- Изделие в сборе — окрашенное или с нанесённым покрытием, упакованное
- Фото- и видеоотчёт о результатах контрольной сборки
- Протоколы промежуточных сборок и испытаний сварных соединений
- Доставка до склада покупателя
- Гарантия от 12 до 36 месяцев с даты поставки
По необходимости
- Сдача изделия на объекте покупателя
- Шеф-монтажные и пусконаладочные работы
Чтобы получить оценку
- Пришлите полный комплект чертежей изделия
- Ответим за 2–10 рабочих дней в зависимости от сложности задачи
Другие направления
Контакты
Отправьте чертежи — вернёмся с оценкой
Комплект КД на изделие, для простых сварных — эскиз с размерами. Ответим за 2–10 рабочих дней в зависимости от сложности задачи.
ул. Новоузенская, 214 с1
